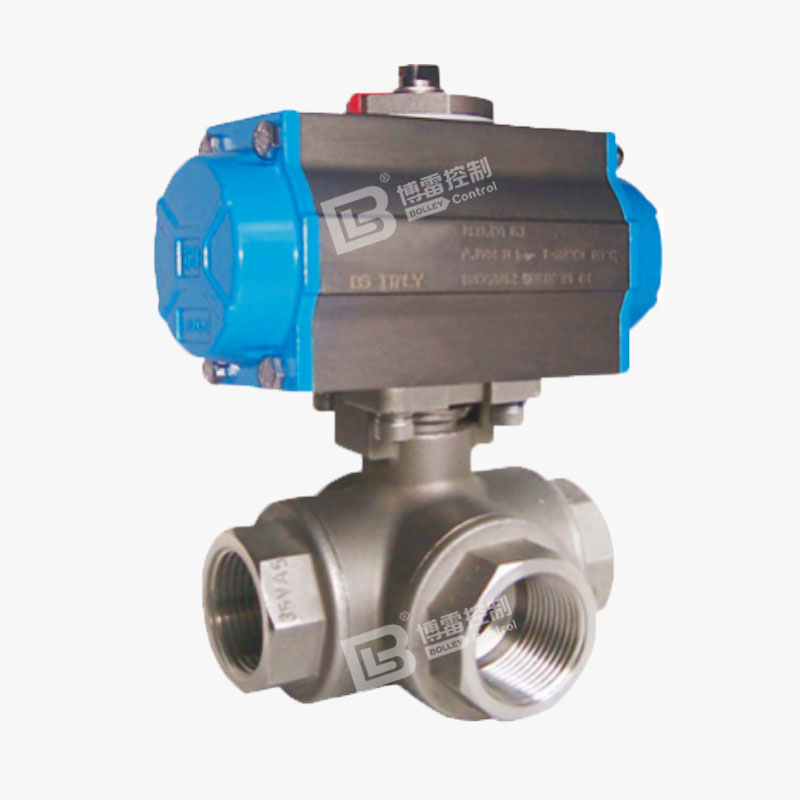

气动三通内缧纹球阀

产品中心 > 球阀系列 > 气动三通内缧纹球阀

气动三通内缧纹球阀

产品型号:Q61F
阀体材质:304、316、316L
阀芯材质:304、316、316L
阀座材质:PTFE、PPL
连接方式:内螺纹、卡箍、法兰
螺纹标准:GB
压力等级:PN1.6~2.5MPa
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
分享到:

标准技术参数

  阀  体

公称通径:DN15-DN300

阀体材质:WCB、304、316

连接方式:法兰式、螺纹丝

压力等级:PN1.6-4.0MPa

结构形式:浮动球芯三通T型、三通L型

  阀内组件

阀座密封:PTFE:-30℃~180℃           PPL :-30℃~250℃         硬密封:-30℃~450℃ 硬质合金:表面喷焊、氮化钨

阀芯材质:304、316、316;硬密封球芯表面采用喷焊、氮化钨

阀杆材质:304

适用介质:水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

  性能

防火结构设计

ISO5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

允许压差:小于公称压1.6Mpa

泄漏量:零泄漏

回差:±2.5%

  设计制造标准

设计制造:GB/T12238-2008

连接标准:JB/T 79.1-1994

结构长度:GB/T12221-2005

压力试验:GB/T13927-2008

  气动执行器

双作用:通气开、通气关,气源故障保持当前位置

单作用气开式:通气开、断气关,气源故障关闭

单作用气关式:通气关、断气开,气源故障打开

可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀电气部分可以选防爆
