气动二片式内螺纹球阀

产品中心 > 球阀系列 > 气动二片式内螺纹球阀

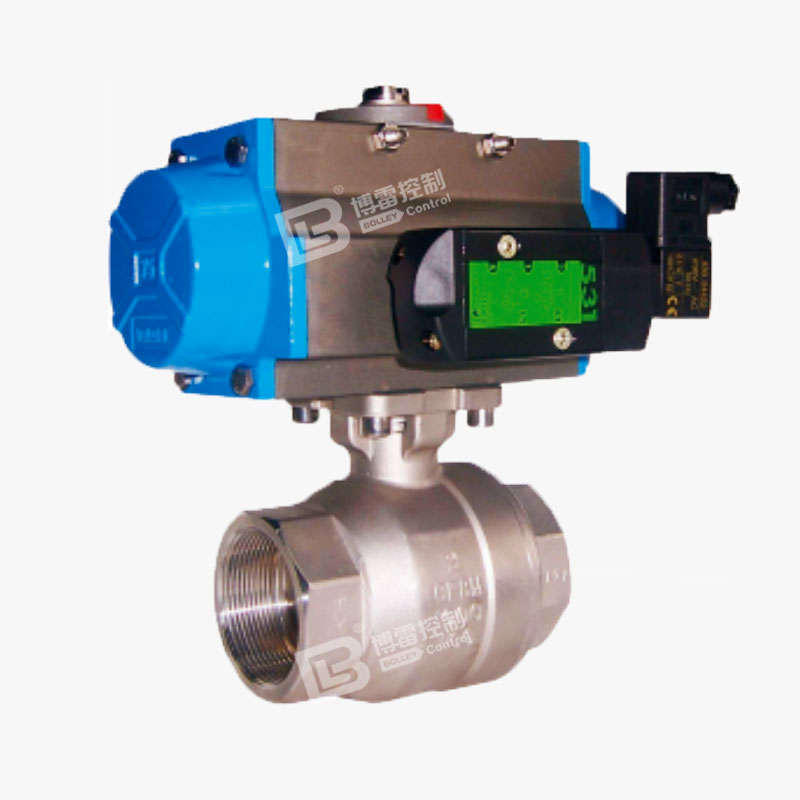

气动二片式内螺纹球阀

产品型号:Q611F/Y
阀体材质:304、316、316L
阀芯材质:304、316、316L
阀座材持:PTFE、PPL
连接方式:内螺纹、焊接式、卡箍式
连接标准:G、NPT、BSPT、BSP、DIN259/2999
压力等级:1000WOG
气动执行器:双作用、单作用常闭、单作用常开
气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
分享到:

标准技术参数

  阀  体

公称通径:DN10-DN100

阀体材质:304、316、316L

连接方式:内螺纹

压力等级:PN1.6-PN6.3MPa

结构形式:浮动球芯

  阀内组件

阀座密封:PTFE:-20°~180°         PPL:-20°~250°

阀芯材质:304、316、316L

阀杆材质:304

适用介质:水、液体、气体、油类、酸碱腐蚀性介质。注:阀体、阀体、阀座材质特性表详见P

  性能

防火结构设计

ISO5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

双层瘩杆填料符合德国TUV TA-LUFL阀杆泄漏测

双蝶形弹片自动压紧填料设计

允许压差:小于公称压1.6Mpa

泄漏量:零泄漏

回差:±2.5%

死区:死区

  设计制造标准

螺纹类型:G、NPT、BSPT、BSP、DIN259/2999

顶部法兰:ISO5211

压力试验:ISO5208 API598

  气动执行器

双作用:通气开、通气关,气源故障保持当前位置

单作用气开式:通气开、断气关,气源故障关闭

单作用气关式:通气关、断气开,气源故障打开

可选附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀电气部分可以选防爆
